A Ponte de María Pia de Porto

Como ben saberedes os seguidores e seguidoras deste blog, teño unha relación especial con Porto. Ficábame unha entrada sobre a outra ponte de ferro sobre o Douro despois de feita sobre a de Dom Luis.

O texto que segue ésta resumido e copiado da Wikipedia en portugués.

"Deseño: Théophile Seyrig. Início da construção: 5 de Janeiro de 1876. Término da construção: 8 de Outubro de 1877. Data de abertura: 4 de Novembro de 1877. Data de encerramento: 24 de Junho de 1991. Comprimento total: 352,875 metros. Altura: 61 metros.

Ponte Maria Pia é uma infraestrutura ferroviária, que transportava a Linha do Norte sobre o Rio Douro, entre as cidades do Porto e Vila Nova de Gaia, no Norte de Portugal. Foi inaugurada em 4 de Novembro de 1877 , e foi encerrada em 24 de Junho de 1991, tendo sido substituída pela Ponte de São João. É considerada, junto com o Viaduto de Garabit, como as maiores obras-primas executadas pelo engenheiro Gustave Eiffel.
Descrição

A ponte foi baptizada em honra da mulher do rei, Luís I, Maria Pia de Saboia.

O comprimento total da secção metálica da ponte é de 352,875 m, dos quais 192,875 m correspondem aos viadutos laterais, e 160 m ao arco; o arco apresenta uma forma parabólica, com uma flecha de intradorso de 37,50 m, e uma altura no meio de 10 m, que vai decrescendo, atingindo 7 m nos rins, ou seja, nos pontos em que se iniciam 2 pilares que suportam o tabuleiro. O arco é apoiado por 4 fortes articulações, duas de cada lado, a 15 m de distância uma da outra, fornecendo aos arcos uma grande base, para melhor resistir aos efeitos do vento.
O arco sob o tabuleiro tem 167 metros de corda e 48,60 metros de flecha, assentando sobre 7 pilares, dois dos quais sobre o arco. O tabuleiro situa-se a cerca de 60 metros de altura do nível das águas do Rio Douro. A estrutura metálica estava resguardada dos efeitos do clima por várias camadas de tinta. No pavimento da ponte, foi utilizado ferro do tipo Zorés.
O peso total da estrutura metálica é de 4100 t, dos quais 512 t pertencem ao arco, na razão de 3200 Kg por metro corrente.


Antecedentes e planeamento
 Foi seleccionada a proposta da casa Eiffel, que tinha sido originalmente orçada em 965.000 francos, mas que depois de várias modificações introduzidas pela comissão passou para 1.200.000 francos. O projecto definitivo foi concebido pelo engenheiro Théophile Seyrig, sócio de Gustave Eiffel. Na sua concepção, teve-se em cuidado a sua inserção nos valores paisagísticos, tendo sido a primeira das pontes projectadas na região do Porto pela firma de Eiffel.

Construção

Esta ponte foi construída pela empresa Eiffel Constructions Métalliques. , sob a direcção de Eiffel.

Foi a primeira ponte em que os apoios intermédios foram substituídos por um arco, que então era o maior no mundo, motivo pela qual esta estrutura foi considerada uma das mais arrojadas, neste tipo de obras. A montagem do arco foi supervisionada pelo engenheiro Marcel Augevére Devido à natureza inédita desta obra na Europa, foi necessária a realização de minuciosos estudos antes de começar a construção, motivo pelo qual só em 5 de Janeiro de 1876 é que arrancaram as obras, com a abertura das fundações.

 As obras foram concluídas com o fechamento do arco em 25 de Setembro de 1877,
A construção demorou cerca de 22 meses, e empregou 150 operários.

Inauguração
A ponte foi inaugurada em 4 de Novembro de 1877. A cerimónia iniciou-se com um comboio especial, com 24 carruagens, que transportou mais de 1200 convidados desde Vila Nova de Gaia até à ponte. Depois, retornou a Gaia, de forma a deixar passar o comboio real. Foi instalado um pavilhão junto ao início da ponte, no lado Sul , onde Luís I e Maria Pia de Saboia e os príncipes D. Carlos e D. Afonso receberam a direcção da Companhia Real dos Caminhos de Ferro Portugueses, e os engenheiros portugueses e estrangeiros que estiveram envolvidos na construção, incluindo Eiffel, que apresentou o projecto da ponte.[12] O primeiro comboio chegou a Campanhã no dia seguinte. A festa da inauguração decorreu durante 3 dias na cidade do Porto, reflectindo o sentimento geral na altura, que considerava que a chegada do caminho de ferro iria melhorar as ligações ao estrangeiro e ao  resto do país.]A Ponte Maria Pia e o Viaduto de Garabit foram as primeiras pontes ferroviárias com tabuleiros suportados por arcos metálicos de grandes dimensões.

A ponte esteve em serviço durante 114 anos, como parte da Linha do Norte, tendo sido encerrada no dia 24 de Junho de 1991, dia em que foi inaugurada a Ponte de São João. Esta nova estrutura foi construída junto à Ponte D. Maria Pia, tendo sido projectada por Edgar Cardoso.

Em Setembro de 2013, a ponte D. Maria Pia foi considerada pelo jornal The Guardian como uma das 10 mais belas do mundo".

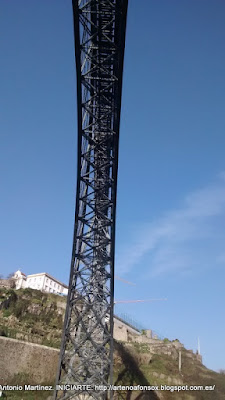

As fotos da construción son da Wikipedia e as outras de Iniciarte.
